关于和田玉伪造技术中华玉网

用青核桃皮、杏干和玉料一起放入罐内，用微火煮。几天后颜色沁入玉内，形成枣红皮。此法放入维C液中浸泡，数日后褪色。另外，如在地毯颜料中加入草药或氧化铁粉末，浸染时间六个月左右，也能形成深红色，并可保持10年以上。若再混入法国口红浸染，可数年不退色。

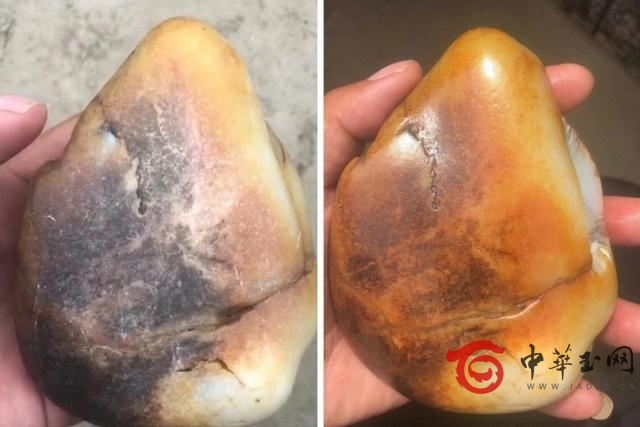

枣红皮伪造法

用青核桃皮、杏干和玉料一起放入罐内，用微火煮。几天后颜色沁入玉内，形成枣红皮。此法放入维C液中浸泡，数日后褪色。另外，如在地毯颜料中加入草药或氧化铁粉末，浸染时间六个月左右，也能形成深红色，并可保持10年以上。若再混入法国口红浸染，可数年不退色。用高猛酸钾和铁粉混合，浸入纹理加热后，产生的沁色可长达20年不褪。用氧化铁粉末浸染，保持时间更长！

酸蚀法

酸蚀法是将玉泡于氢氟酸、硝酸、硫酸和盐酸等溶液中，取出后加热着色，用碱出红色，用高猛酸钾出黄色，用硫化汞出黑色等。酸的比例、浸泡时间及配方不同，效果不一样。最后把牙骨粉或环氧树脂（加磷苯二甲酸、二丁脂、乙二胺）或水晶透明漆涂满表面稍加打磨，使其产生玻璃光，看似鲜艳，实则不自然。

火烧发法

火烧法是将玉涂上氢氧化钠，用石灰（氧化钙）裹好，置锯末里闷烧二天，取出即为鸡骨白。如趁热浸一下冷水，即产生牛毛纹，如冷水中加高锰酸钾即成血色牛毛纹。需着色时也是趁热浸入染料中，最后用砂纸加上羊油打磨出光即成。

火烤发

是将玉涂以有机或无机着色染料或颜料，放于电炉、煤炉或烘箱中加热烘烤，使颜色入玉内部。黑色可用鞋油、沥青、红色用红糖、口红，黄褐色用姜黄、血竭等。

高压法

高压法是在需着色处涂以硫化汞（黑）、三氯化铁（黄）或氧化铁（红）等，再用氢氧化钠和碳酸钠、硅酸钠按一定比例混合，加点羊油将玉包裹在内，放于封闭的不锈钢高压釜里，加压加温（压力80~120个大气压，温度160℃~200℃），四天后取出，用二氧化碳加热风吹干，再用硫酸还原，玉表呈白灰皮和玻璃光，有色处自然沁入色泽。

烟熏法

烟熏法用窑炉或烤箱、柴烟、油烟熏均可，熏时可长可短，熏完将浮尘拭掉，留于裂隙和花纹中的烟油杂质与表面的浅黄使其具有沁色之效果。

黑皮伪造法

用水将玉煮热后，用旧棉花将玉料包好，架在铁篦之上，用火烧之，待棉花烧干后用水浇之。等到黑色入骨而不是浮在表面，也不发白，黑斑就造成了。

激光染色法

目前，又出现了一种新的作伪方法：激光染色法。这种加色方法通常与激光炝色翡翠的方法大致相同，可使皮色差的和田玉籽料形成较为理想的各种皮色。这种方法沁出的颜色虽然均匀、鲜艳美丽，但有飘浮感，没有真皮籽料的颜色老气深厚。

高频热和技术法

一般来说成品工件的做皮比原料做皮要复杂一点，现在比较成熟的技术是高频热和技术对白玉成品雕件的局部区域做皮，同原料的做皮原理是一样的，通过高温使颜料稳定的附着于工件表面，不同的是介质的区别，热和机可以随意控制皮色的深浅，形状，大小，浓度，位置和块面，这和传统的铁锅烧皮又是一大进步，具体说就是高频热和机局部热和做皮。热和技术做出的皮色自然，柔和，几近真皮。

烤皮法

先用冷沁法着色。然后用棉布或纸把玉料包裹起来，浸透调配好的药水，然后缓慢加热，药水会源源不断的沁入料子里面。

热处理

用喷枪对局部的一点，用瞬间的高温改变结构，使表面变得疏松，然后涂抹药水，又叫点皮！

“籽料”毛孔的制作方法

色是染好了，可是没有毛孔仍然不像一块籽料，下面我们再来看看毛孔的制作方法：

一、酸蚀

用浓度比较高的硫酸或者盐酸.沁泡玉料.强酸会腐蚀玉质的表面.把玉料的表面结构差的部分腐蚀出一个一个的小坑来.然后染上色这样就能做出类似天然毛孔的效果。

升级版的酸蚀——把玉料沁在强酸里泡一段时间.玉料的局部玉质就会变的很脆弱.然后把料子放入滚筒里，然后把滚筒里放入一些硬度高于和田玉的玉石碎片或者边角料，被强酸腐蚀过的料子表面硬度更低，把这些料子放入滚筒里与经过强酸腐蚀的料子产生碰撞可以把经过强酸腐蚀的料子撞出一个一个小坑来，而且分布的可以很自然，类似经过这样手法制作出来的毛孔仿真度最高，市场上一些高仿籽料多用的这种方法。
