揭秘：假毛孔、假皮色，籽料的造假越来越多了.. 中华玉网

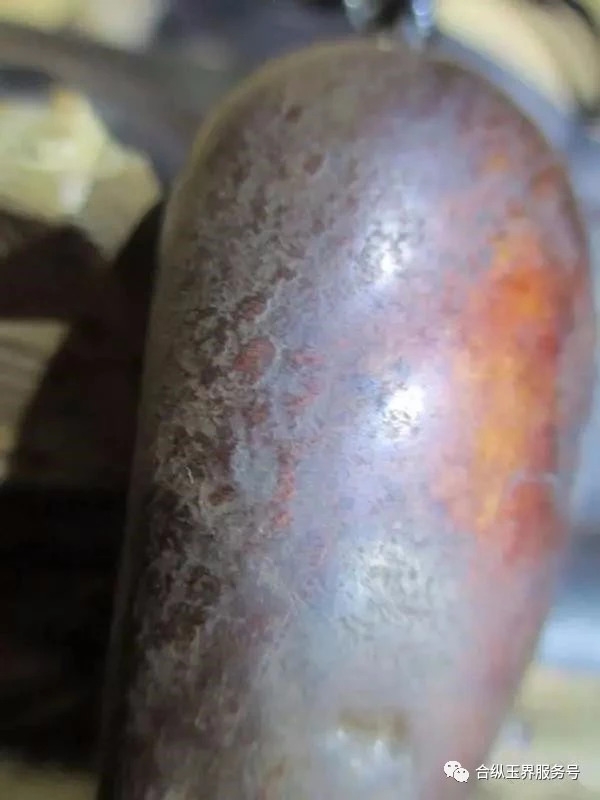

毛孔，是籽料的身份象征之一。籽料可以没有皮色，但必须有毛孔。如今，籽料造假泛滥，其中不乏毛孔的造假，那么毛孔的造假方式究竟有哪些？

对于造假者来说，皮色的造假比毛孔造假难得多，有时候染出来的皮色适得其反，反而会显得更假，而毛孔相比染色来说要低调的多。所以，如今市场上到处充斥着假的光白籽，它们形状圆润，有毛孔。

那么这些毛孔是怎么制作出来的呢？目前毛孔造假的主流方法大概有以下几种：

一、滚料

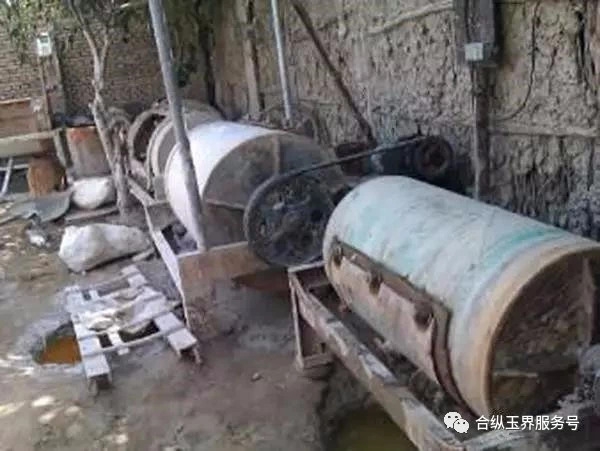

将一些切成块状的山料与碎石英或碎玛瑙，放到大型报废轮胎制成的滚筒中，和水一起搅拌。因为相互之间的碰撞之后，会出现一些坑状的擦痕，但是与真的毛孔比还是有较大区别的。

如今在市场我们能看到大量的造假光白籽很多都是用这种方法滚出来的，因为造假方式简单，所以如今光白籽的造假非常泛滥。

二、人工、机器凿毛孔

这种方法就是人为用雕刻工具里的金刚石尖针捣出毛孔来，这种刻意的捣会给人一种深浅不一的感觉，之后用比较粗的油石打磨，会显得稍微自然一点。不过现在这种造假几乎没有了，因为太低端，大多会有太明显的划痕，属于“一眼假”。

上图，是一个大家比较熟悉的造假图片，如此明显的针捣孔，可以说给大家提供了一个很好的学习案例。但事实上，造假者会刻意避免留下如此一致和规律的针孔，上图这种造假也许只是一个新手的试炼罢了。

三、喷砂

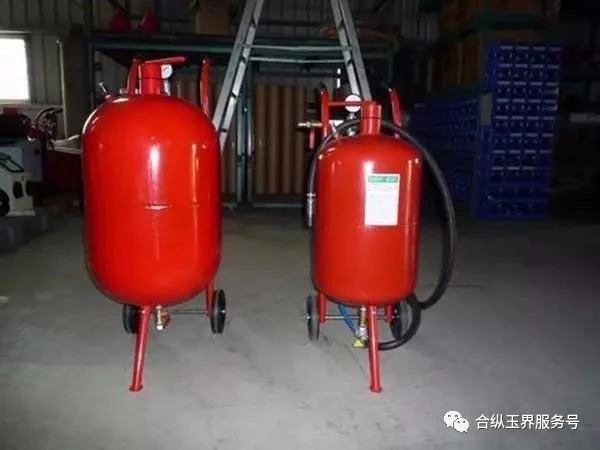

什么是喷砂？喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化。

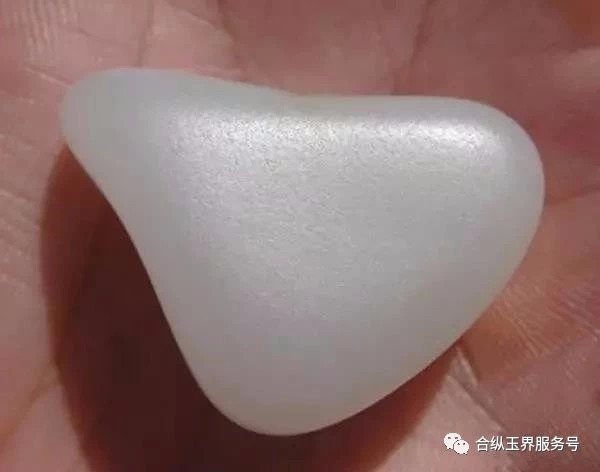

（喷砂毛孔）

跟滚料差不多，喷砂也是撞击的原理，毛孔都是撞击出来的，一般喷砂的第一遍效果可能不太好，这时候就重复一些滚料、喷砂的流程，一遍不成就多弄几遍，如此反复，直到毛孔比较像为止。

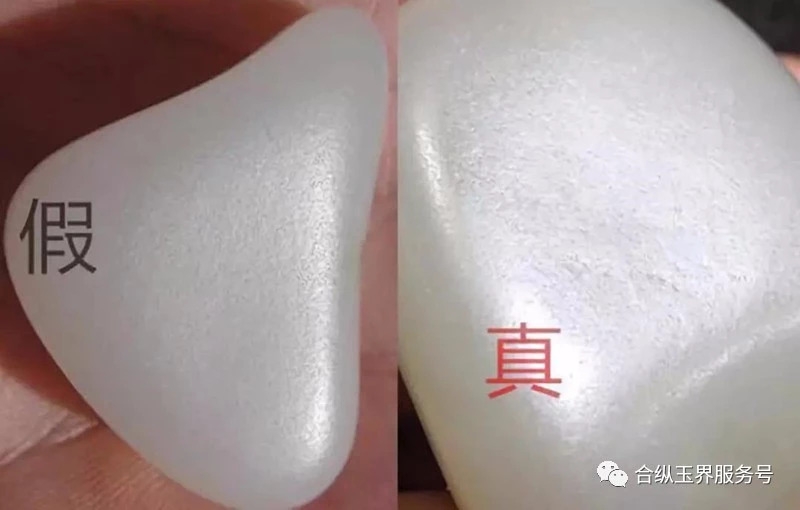

喷砂出来的毛孔可以算得上比较像了，但依然缺少灵性，最大特点就是表面虽然有细微深浅的毛孔坑洞，但“太愣了”，很不自然。

四、酸蚀

酸蚀的假籽

喷砂出来的效果都不是很自然，怎么办？这就用到酸蚀这种方法了。经过喷砂或者凿出来的毛孔一般都很呆板生硬，经过酸咬之后，会变得自然一些。但酸蚀有一个很大的问题——留下酸蚀斑。

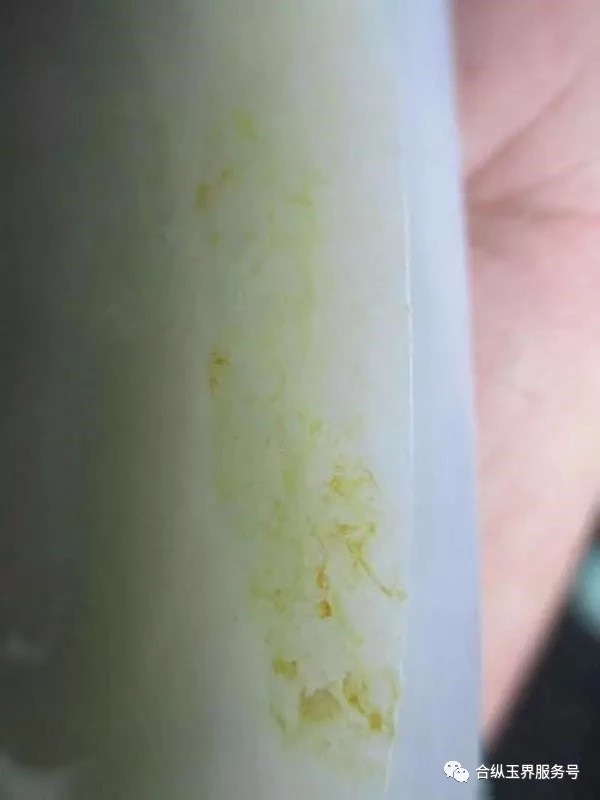

上图中可以明显看出酸蚀后留下的痕迹，但造假者总会有办法。首先是控制酸蚀的强度，其次把带痕迹的料子再经过喷沙或再进一次滚筒，这时就很难辨别了，甚至很多行家也会为此买单。如果再做一些过腊处理，那就在相当程度上接近真正的毛孔了。

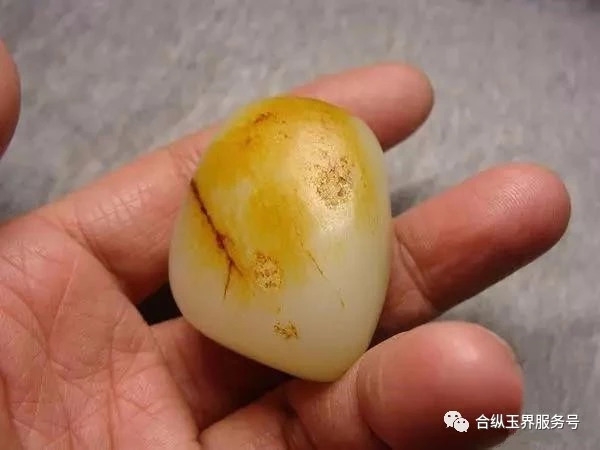

▲如此造假，你能看得出来吗？

另一种酸蚀法，是先把滚圆好的玉料在强酸里泡一段时间，强酸会腐蚀玉料的表面，形成一个一个的小坑，而且玉料的局部会变的脆弱。然后再把玉料和石英玛瑙的碎片一起滚磨，经过强酸腐蚀的料子会更容易撞出一个一个小坑，玉料表面的毛孔分布也很自然。如此造假出来的毛孔，杀伤力也是极大。

传说如今又使用类似3D打印机的机器——打印复制到山料上面，成品只留一点点毛孔皮，再加上成熟的抛柔光技术，无论你是新手还是高手，看毛孔，只能靠猜了。

如今，毛孔的造假工艺十分纯熟，但过于逼真反而假。天然的毛孔的关键在于不同大小、疏密、深浅错杂不一的分布的复杂性，而天然的复杂性是造假者远远不能达到的。不过因为毛孔本身就很细小，对于细微区别的把握，也需要玩家们细细去揣摩。

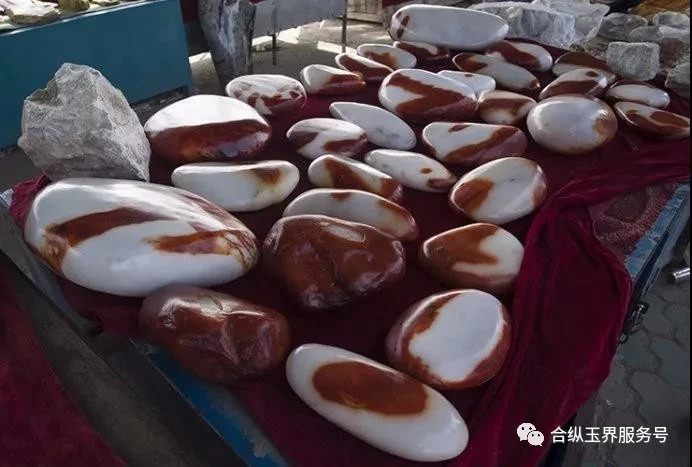

关于和田玉的染色，只要存在着对玉颜色的追求，就存在着人工染色的可能。最初的人工染色仅是追求玉器的美感，随着俏色王器的价格攀升，玉染色便成为造假的重要手段。然而很多藏友可能仍然不清楚，那些造假的料子是怎么炼成的？

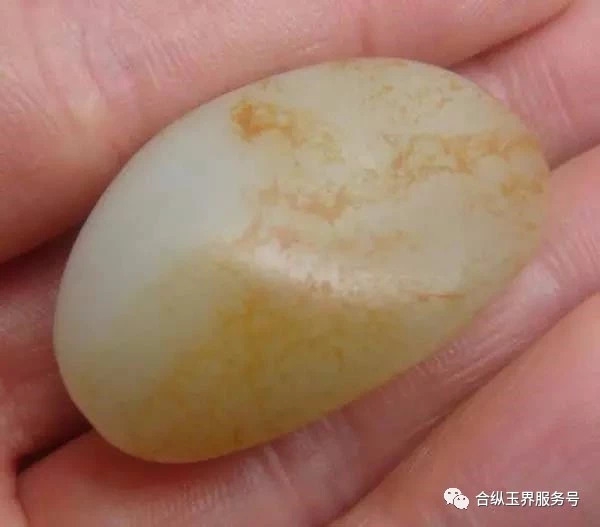

▲冷沁法

最常见的染色方法。用化工染色剂、冰乙酸、无水乙醇、苯酚等十余种药水的配合作用下，给浸入的玉料着色。一般浸一周左右，然后把着色过假的部分磨去，留下仿真度高的，再经过滚筒就会自然很多。

▲烤皮

先用冷沁法着色。然后用棉布或纸把玉料包裹起来，浸透调配好的药水，然后缓慢加热，药水会源源不断的沁入料子里面。

▲热处理

用喷枪对局部的一点，用瞬间的高温改变结构，使表面变得疏松，然后涂抹药水，又叫点皮。

▲酸蚀法

将玉泡于氢氟酸、硝酸、硫酸和盐酸等溶液中，取出后加热着色，用碱出红色，用高猛酸钾出黄色，用硫化汞出黑色等。酸的比例、浸泡时间及配方不同，效果不一样。最后把牙骨粉或环氧树脂（加磷苯二甲酸、二丁脂、乙二胺）或水晶透明漆涂满表面稍加打磨，使其产生玻璃光，看似鲜艳，实则不自然。

▲火烧法

火烧法是将玉涂上氢氧化钠，用石灰（氧化钙）裹好，置锯末里闷烧二天，取出即为鸡骨白。如趁热浸一下冷水，即产生牛毛纹，如冷水中加高锰酸钾即成血色牛毛纹。需着色时也是趁热浸入染料中，最后用砂纸加上羊油打磨出光即成。

▲高压法

高压法是在需着色处涂以硫化汞（黑）、三氯化铁（黄）或氧化铁（红）等，再用氢氧化钠和碳酸钠、硅酸钠按一定比例混合，加点羊油将玉包裹在内，放于封闭的不锈钢高压釜里，加压加温（压力80~120个大气压，温度 160℃~200℃），四天后取出，用二氧化碳加热风吹干，再用硫酸还原，玉表呈白灰皮和玻璃光，有色处自然沁入色泽。
